 产品名称:MP锂电池系列感应电源模块

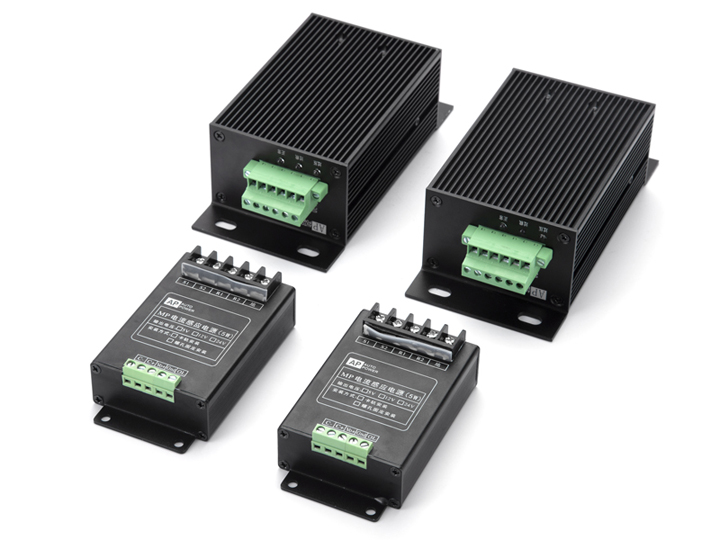

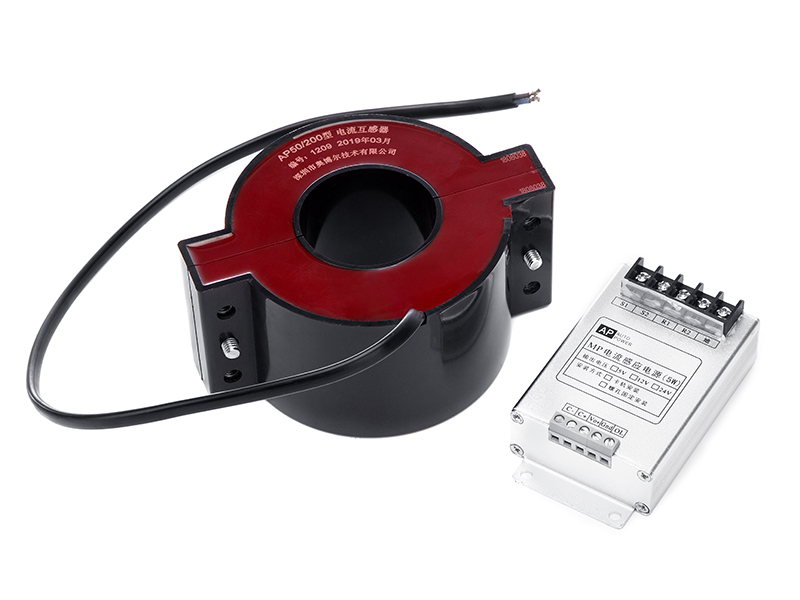

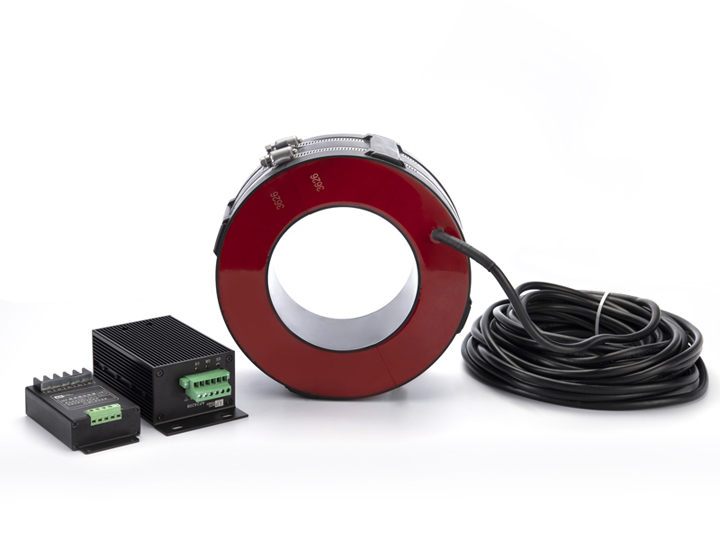

MP锂电池系列感应电源模块是我公司专为中小负载功率应用(平均功率小于5W)而开发的电流感应电源模块,它体积小,转换效率高,满足锂离子电池的充放电电压要求,可与锂离子电池的自带保护电路板(所选锂电池必须自带保护功能)功能相适应,共同实现锂电池的智能充放电管理,适合于低一次电流启动、小功率负载应用场景。其独创的电势湖控制技术和防失压技术,能最大限度的发挥取能互感器的取电潜能;具备大电流保护设计,能抵御超强短时耐受电流冲击,确保产品在严酷条件下的安全可靠工作;采用自动变频隔离DC/DC变换,自身损耗极低,输出电压稳定性好,精度高;具备一次电流不足远程告警功能,锂电池的充放电采用无损限流电路,较常规电阻限流充电效率更高、速度更快;产品持续平均负载供电能力为5W,短时(小于2小时)最大功率极限为10W,适用于环网柜、架空线、电缆隧道等多种小功率负载应用场合。

选型说明

型号

储能管理方式

额定功率

输出电压

隔离状态

过载(电流不足)告警

可接取能回路

MP05B

锂电池

3W

5V

DC/DC隔离

双路

MP12B

锂电池

3W

12.6V

DC/DC隔离

双路

MP24B

锂电池

3W

24V

DC/DC隔离

双路

性能指标

稳压精度:1                   输出纹波:5

能量转换效率:>90%              输出短路保护值:10W

工作温度:-40℃至+70          储存温度:-40+85ºC

防护等级:IP65                  模块重量:0.2kg

限流充电电流:0.3A

浮充电压14.4V

模块尺寸(W×L×H):57mm×104mm×32mm

**请配置带充放电保护电路的锂电池



MP锂电池系列感应电源模块技术特点:

1、 防失压技术

  失压状态是电流感应取电的特有现象,表现为同等大小的一次电流在不同工况下不能向负载稳定输出同等功率电能,MP电流感应电源成功解决了这一难题。

2、 智能储能充电管理

  MP电流感应电源采用无损式储能充电,储能锂电池在线接入时冲击小,一次导线电流不足时自动触发储能锂电池对负载的转供电。

3、 负载优先供电控制

  在导线电流不足取电功率有限的情况下,电源模块优先满足负载供电,仅将多余能量泵入储能锂电池,有效提高负载设备的累计在线时间。

4、宽充电电流门限

    MP系列电流感应电源模块具有宽达0.3A的平均充电电流门限,确保在一次导线电流大幅波动时,能将多余的感应能量泵入储能元件,最大限度的提升所供电设备的在线率。

5、 智能化状态监视

  当一次导线电流不足,取电功率小于负载需求时,MP电流感应电源发出告警信号,便于远程监控系统的接入。

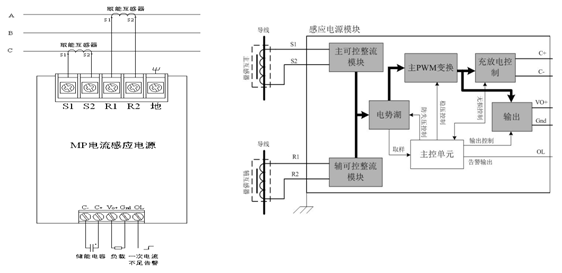

系统原理







应用说明

1、 取能互感器应避免带电二次开路,否则可能形成高压,危及设备及人员的安全,在感应电源模块尚未接入时安装取能互感器,应先将取能互感器输出短路;

2、 根据导线电流常规运行值和功率曲线,合理规划负载的分布;

3、 由于磁路的原因,取能互感器工作时会有轻微的滴答声,属于正常现象;

4、 带电安装时,由于电磁力的作用,取能互感器两部分合拢时会有较大的吸合力,请小心安装;


CT取电模块元件选择:

 R1限流电阻,具体需根据输入电压范围与输出电流而定.

C1滤波电容,建议使用0.47uF~100uF电解电容,具体需根据输入电压范围与输出电流而定.

C2选用47uF/25V电解电容。

C3输出滤波电容,建议使用47uF~220uF.

Z1对于12V以下输出模块Max不超过12V;对于12V输出模块Max不超过15V.

注:如果对静态电流要求相对比较严的情况下,建议C1~C3尽量选用漏电流比较小的电容.
