多并联电源CT—说明书

1  型号说明

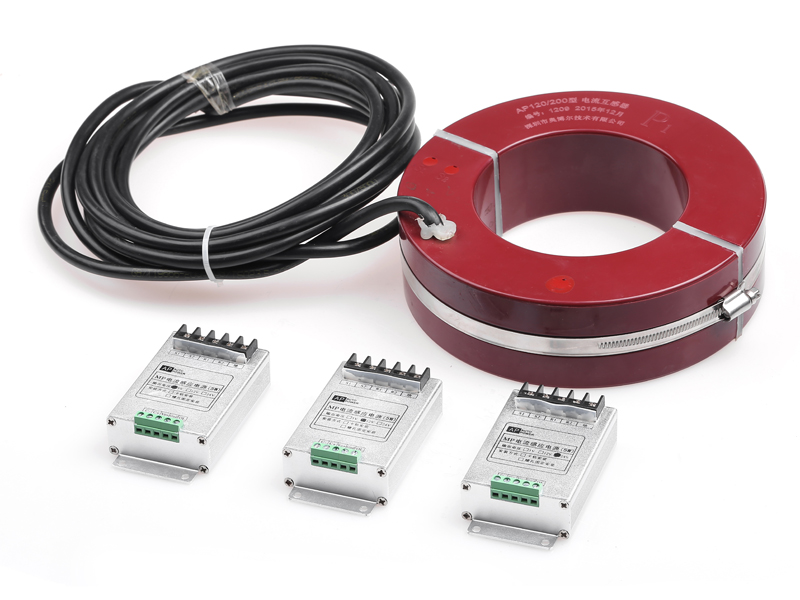

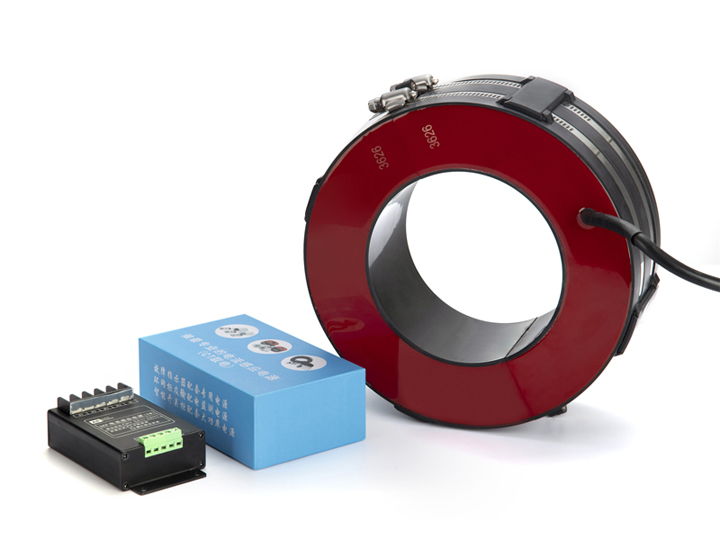

 多并联电源CT使用于电缆线上一次电流较小的环境，目前很多客户因线上电缆电流不足无法满足取电需求，我司开发出可多并联多个CT（可接2台以上）输入电流，来满足小电流取电需要。

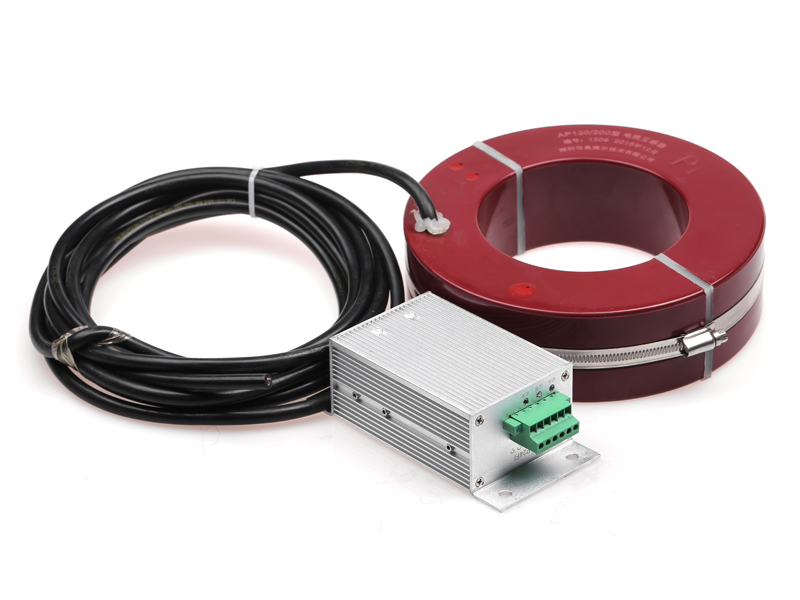

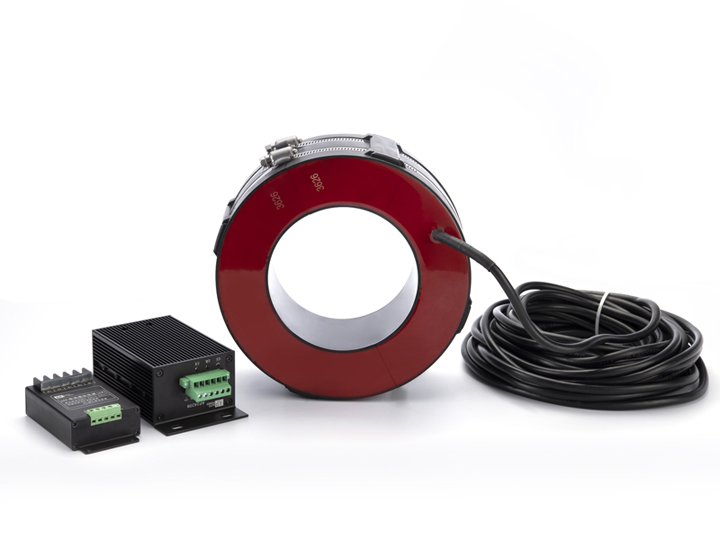

AP1220B：其中 AP系列电流感应电源，12V电压规格输出，B表示含12V蓄电池充放电管理功能。AP1220B是我公司针对电力系统环网开关柜中等功率应用开发的一款带蓄电池充放电管理的高稳定性电流感应电源，其负载输出电压规格为12V，额定输出功率为20W，充电电压最大为13.5V，充电限流值为1.7A，充电最大功率为20W，支持取电的最大导线外径为120mm。该系列电流感应电源采用电势湖技术和高频隔离DC/DC变换技术，辅以电源状态监视以及蓄电池充放电管理，配套专用取能互感器，体积小巧，电能转化效率高，满足了电网大电流冲击和负载跳变等多种恶劣情况下的安全供电要求。

2 性能指标

注：当环境温度超过+55ºC时，产品应降额使用。由于开启式互感器表面吻合度差异和安装条件不同，唤醒电流和取电功率可能出现一定的差异。

注：在同等一次电流的情况下，双CT的取电功率约等于单CT取电功率的2倍。

3 原理图

4输入输出说明

指示灯说明：

    过压（红色）：电势湖电压可能失控，应联系修理或更换；

    过载（黄色）：感应电源模块的输出功率已趋近取能互感器在当前一次导线电流值下的取能功率极限；

    正常（绿色）：感应电源模块输出电压正常。

端子排说明：

    OL1、OL2：过载（导线电流不足）告警输出端，为一组和内部电路隔离的固态继电器输出接点，导线电流不足（或电池低电压充电）时，该组节点会闭合发出告警信号。输出节点的电流不能超过50mA，外加电压需小于200V，请注意合理选择控制电压和限流电阻（模块内已经内置2k欧姆限流电阻）。

    Gnd：电源地，直接联接负载负端

    Vo+：12V电压输出，直接联接负载正端

    C+： 即B＋，接蓄电池正极，蓄电池电压规格为12V

    C－：即B－，接蓄电池负极

    S1、S2为主取能互感器输入

    COM1、COM2为辅取能互感器输入

CT取电适用线路适用于恣意电压等级的电力电缆线路及10KV架空线路。
用于电缆线路上时，将敞开式电流互感器直接套在电流母线上，接地线须接大地。
用于10KV架空线路时，取能装置有必要与受电装置一起等电位安装在高压线路，接地线接高压线。

5 功流曲线

<备注：当电流大于100A时，取电功率＝0.15*(电流-25)>

6 模块安装尺寸

7 输出控制逻辑说明

    1、蓄电池充电限流值：1.7A，浮冲电压限值为13.5V；

    2、蓄电池电压低于11.3V时，负载供电会被切除；当电池电压高于13.1V后，负载供电回路开；

    3、如负载供电因蓄电池电压低被切除，当电池充电电流高于1.7A时，负载供电输出将开启，此时感应取电优先实现负载供电，剩余能力为蓄电池充电。

 8 高压感应取电原理

高压感应取电是利用将高压输电线路周围感应的电磁能量转化为电能,为安装在附近的电气设备提供安稳的电源的新型感应取电装置。能确保负载设备的长时间安稳供电,合适作为高压输电导线上在线检测、巡检、防盗等电气设备的电源供给装置。
