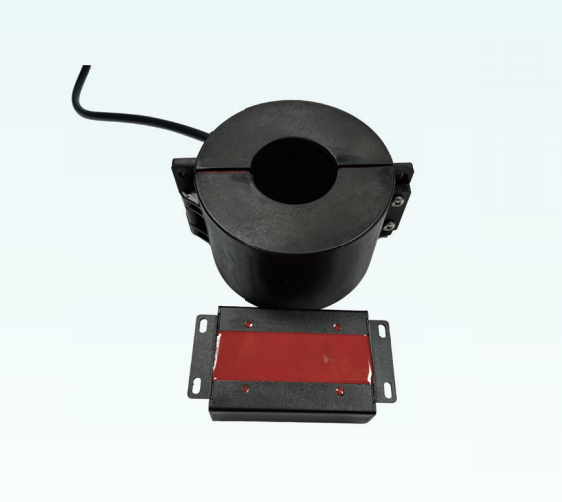

1 产品说明

MP电流感应电源模块根据高压架空线安装环境设计，可同时实现CT电流感应取电和太阳能光伏取电功能，体积小，重量轻，满足严酷高低温环境运行要求，输出功率达20W。太阳能PV取电支持5V-30V开路电压（订货时确定）输入，内置MPPT太阳能取电最大效率控制，与CT取电输入一样，PV取电输入采用了隔离型DCDC变换进行了与负载和储能电池的隔离，即使遭遇电网浪涌和雷击光伏板的恶劣工况，也能保障电源模块、负载电路和储能电池的安全。产品适应一次输入电流范围宽，实现了一次电流波动、电池充放电控制和负荷管理的集成智能设计，能承受一次线路动稳大电流短时（1s-4s)冲击，更在一次电流偏小时性能良好，提升了小电流时的设备在线时间，储能电池直接接入电源模块，模块自动实现电池的充放电和安全管理，产品既适应高压大电流输电线路，也能较好的满足小电流配网线路。

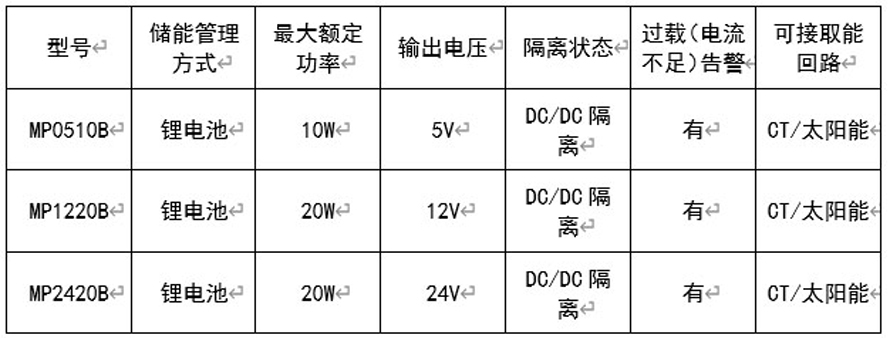

2 性能指标

CT输入电流范围：交流0-10A；

CT开路电压要求：>40VAC；

太阳能PV输入功率：10W；

太阳能PV开路电压：5V、12V、18V、24V、30V可选（订货时说明）；

输出总功率：20W；

充电限制功率：10W；

输出电压：12V（5V、24V可选），实际电压根据电池规格设定；

稳压精度：5％                   输出纹波：<3％

电池保护电压：关断电压9V、开启电压11.2V（据电池规格可设定）

工作温度：-40℃至+85℃           防护等级：IP67

模块尺寸（W×L×H）：57mm×103mm×32mm

3 原理图

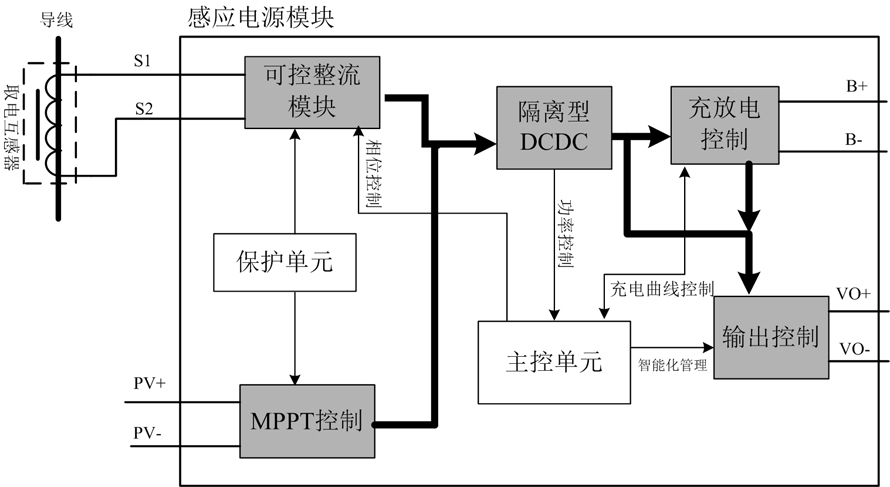

系统原理框图

输入端子说明：

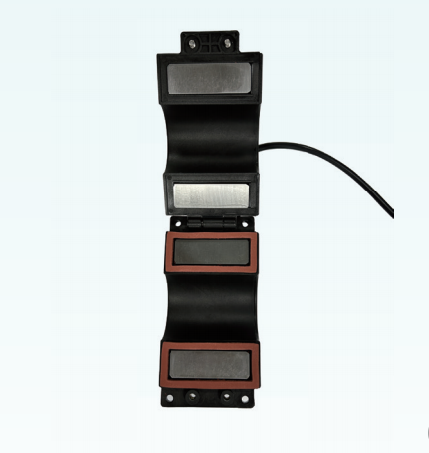

S1、S2：取电互感器输入端，无极性要求，线径不小于1.5平方毫米；

PV+、PV-/地：光伏板输入端，注意极性不能反，接入前先核对开路电压与模块匹配；

空端子：在外壳未接地的情况下该端子可接安全地，有助于减弱外部干扰。

输出端子说明：

B+：储能电池正极接入，接入前注意极性并请核对电池规格；

B-：储能电池负极接入；

Vo+：负载正极接入，注意极性并小心短路；

Vo-/Gnd：负载负极接入；

空端子：备用不接。

电池充电曲线

MP电源模块采用专业锂电池充电管理芯片设计，有利于提高锂电池的安全性和使用寿命，其充电曲线如图，恒流充电默认值为1.0A；恒压充电默认值12.6V。

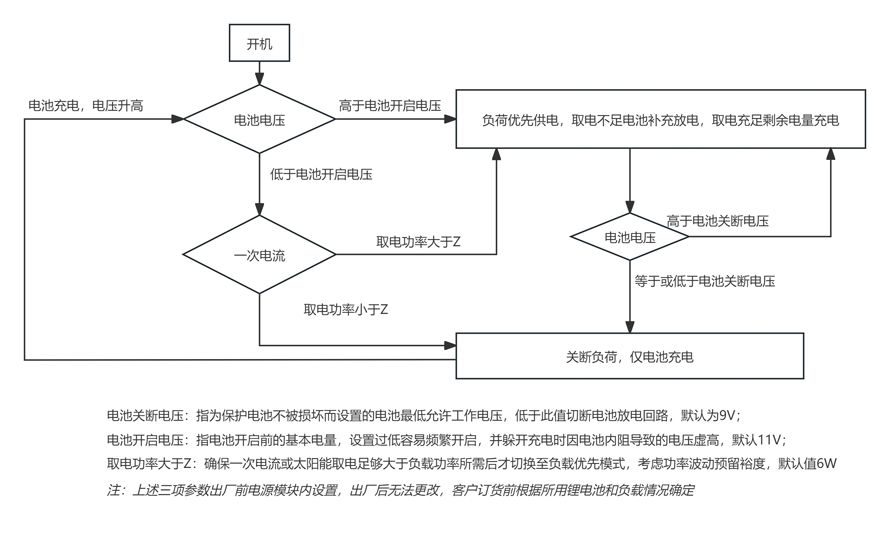

电池储能与负载供电优先权管理

上述电池储能和负载供电优先权管理逻辑在以下三方面有显著作用：

ü 提高电能输入大幅波动情况下的设备在线率；

ü 减少电能输入波动情况下负载的频繁启停；

ü 对储能电池提供更好的保护。

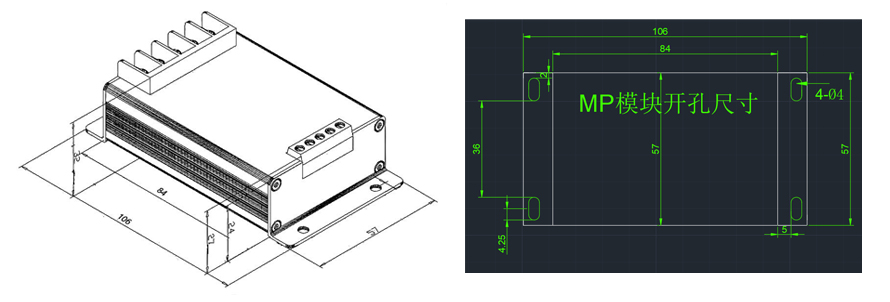

4外形及安装尺寸
