详细内容
1 产品说明
2 性能指标
1 产品说明

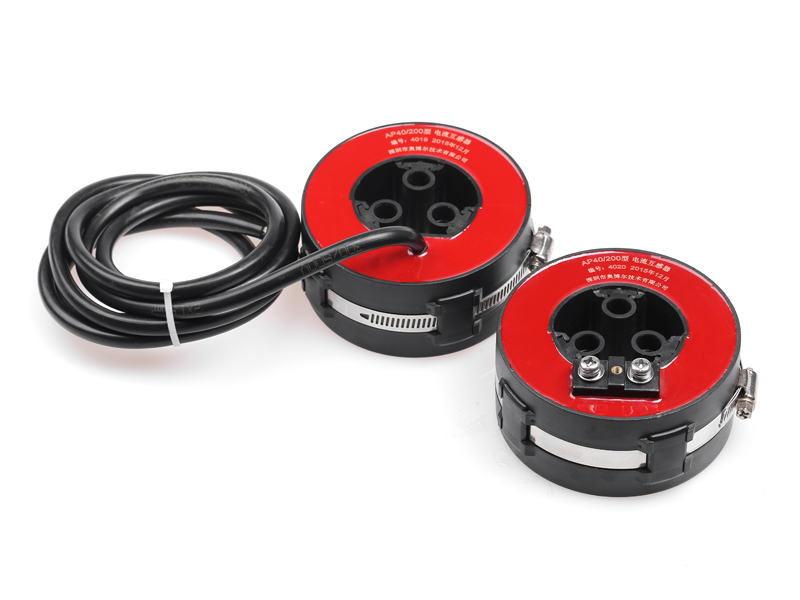

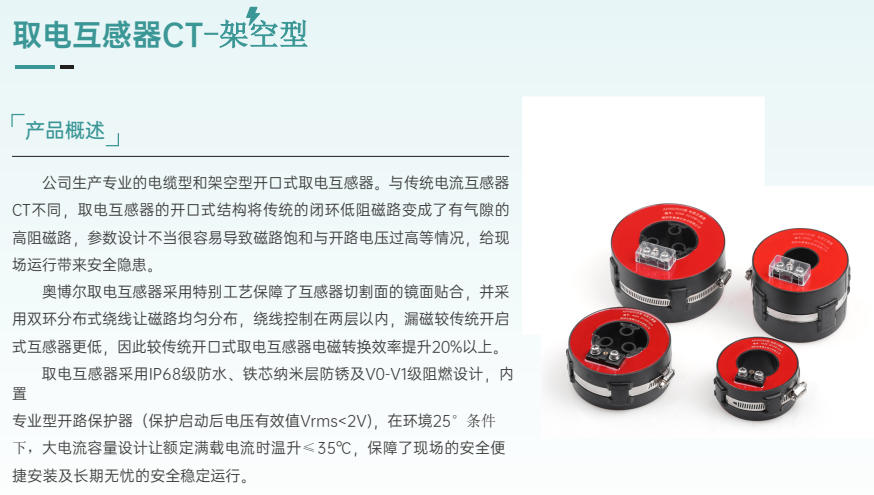

本互感器选用导磁率较高的优质进口硅钢片作为导磁材料，具有铁芯可分裂，磁通损耗小，便于安装等特点，其半圆环型铁芯和二次绕组采用优质环氧树脂真空浇注在可阻燃的外壳中，开口处采用密封设计，防潮湿，防护等级可达IP68，开口结合处采用精密设备打磨，吻合度高，运行噪音低。性能稳定，无需维护，广泛应用于智能电网监测系统供电电源中。
安装时，将两个半圆环卡在电缆上，用不锈钢箍抱紧，与电缆融为一体，和谐美观，35mm2----600mm2的电缆均能适用。
2 性能指标
额定频率 : 50Hz or 60Hz
负荷的功率因数 :cos¢=0.8
符合标准 : IEC 185:1987,GB1208-2006
DL/T:725-2000
额定电流：500A
允许在1.2倍额定电流下长期运行
安装环境：适合电缆直径小于40mm安装。
使用条件
环境温度：-40℃～+85℃
海拔高度：≤3500m
大气条件：大气中无严重污秽
3型号选型及尺寸
|
CT型号 |
架空型 系列 |
负荷电流 可定制 |
输出电压 AC |
外形尺寸 |
重量 |
可接取能 回路 |
|
AP-CT-40 |
架空 |
≤500 |
交流 |
40*110*52 |
1.3kg |
单双路 |
|
AP-CT-43 |
架空 |
≤500 |
交流 |
43*90*43 |
0.8kg |
单双路 |
|
AP-CT-45 |
架空 |
≤500 |
交流 |
45*110*70 |
2.3kg |
单双路 |
|
AP-CT-58 |
架空 |
≤500 |
交流 |
58*110*50 |
1.0kg |
单双路 |
