智能电网飞速发展的今天，输电线路绝缘监测、导线覆冰监测等设备，长期处于高压、强磁场的复杂环境中，稳定供电是保障设备可靠运行的核心前提。
电流互感器（CT）取能因设计简单、成本低、体积小，成为高压监测设备供电的优选方案，但一直面临小电流取能功率不足、大电流磁芯易饱和、电流波动适配性差三大痛点。
东北电力大学周军团队基于Saber 数值模拟，以开隙纳米晶磁芯为研究对象，从磁芯参数、二次匝数、负载匹配、饱和抑制策略四大维度，开展全工况仿真分析，用彩色云图直观呈现磁场、磁通分布规律，破解高压取能 CT 的性能瓶颈。下面通过全工况模拟云图，深度拆解这项研究的核心成果！
一、研究背景：CT 取能的行业痛点
目前高压监测设备主流供电方式各有短板：
电池供电：寿命有限，后期维护繁琐；
太阳能供电：受天气影响大，供电不稳定；
激光供电：成本高、转换效率低，应用受限；
CT 取能：优势突出，但小电流死区大、大电流磁芯饱和、波形畸变三大问题，严重制约应用。
本次数值模拟聚焦开隙磁芯 CT，通过仿真建模，优化磁芯参数、设计饱和抑制方案，目标实现5A 小电流稳定取能、3000A 大电流无饱和的宽范围适配。
二、数值模拟模型搭建
1. 核心模型参数

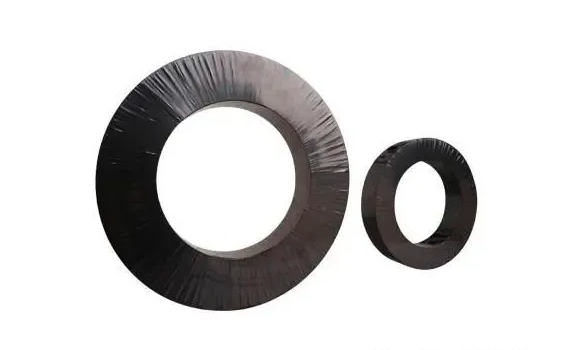

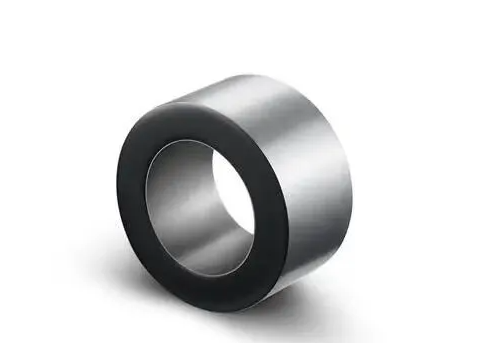

模拟采用开隙纳米晶磁芯（软磁性能最优，开隙后抗饱和性增强），关键参数如下：
磁芯尺寸：内径 30mm、外径 60mm、厚度 20mm；
气隙宽度：25μm（最小可行气隙，兼顾小电流取能）；
饱和磁密：1.2T；
等效磁导率：9219。
2. 模拟工况全覆盖
为精准还原实际场景，模拟工况覆盖全电流、全参数区间，核心输出磁芯磁通密度云图、磁场强度云图、饱和区域分布云图（均为彩色，红色代表饱和区、蓝色代表弱磁场区、黄绿为正常工作区）：
一次电流：5A、50A、100A、200A、500A、1000A、1500A、2000A、2500A、3000A；
二次匝数：50 匝、100 匝、150 匝、200 匝、500 匝；
负载电阻：50Ω、100Ω、200Ω、500Ω；
并联电阻：5Ω、10Ω、15Ω、20Ω、25Ω、30Ω。
三、全工况彩色云图解析（核心可视化成果）
✅ 工况 1：5A 小电流基础工况云图（最优参数）
工况条件：二次匝数 100 匝、负载 100Ω、无并联电阻
图 1：磁芯磁通密度云图（5A）
云图特征：磁芯全域呈均匀黄绿色，磁通密度分布一致，无红色饱和区、无蓝色弱磁区，磁场分布高度均匀。
图 2：磁芯磁场强度云图（5A）
云图特征：磁场沿磁芯环形均匀分布，边缘无磁场畸变，验证小电流下磁芯工作在线性区。
模拟结果：输出电压 2.466V、功率 78mW，满足监测设备启动需求。
✅ 工况 2：不同二次匝数磁场云图对比（5A）
工况条件：负载 100Ω、一次电流 5A、匝数梯度变化
图 3：50 匝磁场云图
云图特征：磁芯全域偏浅蓝色，磁场强度弱，磁通密度低，取能功率不足。
图 4：100 匝磁场云图
云图特征：均匀黄绿色，磁场分布最优，匹配负载可输出最大功率。
图 5：500 匝磁场云图
云图特征：黄绿为主、边缘微偏橙，磁场分布均匀性略有下降，但磁场强度显著提升。
核心结论：匝数过低磁场弱、取能不足；匝数过高绕组内阻增大、损耗上升；100 匝适配小电流最优，500 匝适配大电流抗饱和。
✅ 工况 3：不同负载磁通云图对比（5A、100 匝）
工况条件：匝数 100 匝、一次电流 5A、负载梯度变化
图 6：50Ω 负载磁通云图
云图特征：浅蓝色为主，磁通密度低，无饱和风险，输出功率偏低。
图 7：100Ω 负载磁通云图
云图特征：均匀黄绿色，磁通密度适中，匹配最大功率输出。
图 8：500Ω 负载磁通云图
云图特征：局部偏橙红色，磁通密度接近饱和临界值，饱和风险显著上升。
核心结论：负载越大，磁芯磁通密度越高，饱和风险越大；100Ω 为小电流最优匹配负载。
✅ 工况 4：单匝数策略大电流饱和云图（100 匝、无并联电阻）
工况条件：匝数 100 匝、负载 100Ω、一次电流梯度升高
图 9：50A 磁通云图
云图特征：局部边缘浅红，轻微饱和，波形微小畸变。
图 10：500A 磁通云图
云图特征：大面积深红色饱和区，磁通分布严重畸变，磁芯退出线性区。
图 11：1000A 磁通云图
云图特征：全域深红色，完全饱和，二次电压尖峰畸变，无法正常供电。
核心结论：单一 100 匝设计，一次电流超 50A 即出现饱和，500A 完全失效，无法适配大电流场景。
✅ 工况 5：单并联电阻策略饱和抑制云图（100 匝、1000A）
工况条件：匝数 100 匝、负载 100Ω、一次电流 1000A、并联电阻梯度变化
图 12：并联 5Ω 磁通云图
云图特征：饱和区缩小，呈橙红色局部分布，未完全消除饱和。
图 13：并联 15Ω 磁通云图
云图特征：饱和区进一步缩小，仅边缘微橙，饱和程度大幅降低。
图 14：并联 30Ω 磁通云图
云图特征：大面积红色饱和区，抑制效果差，并联电阻越大，饱和抑制越弱。
核心结论：单并联电阻策略仅能缓解饱和，1000A 大电流仍无法完全消除饱和，需联合匝数优化。
✅ 工况 6：多匝数 + 并联电阻联合策略全工况云图（最优方案）
工况条件：二次匝数 500 匝、负载 100Ω、并联电阻 15Ω、一次电流 500A~3000A
图 15：500A 磁通云图
云图特征：均匀黄绿色，无红色饱和区，磁场分布均匀。
图 16：1500A 磁通云图
云图特征：黄绿为主，边缘微橙，无饱和、无畸变，线性工作区稳定。
图 17：3000A 磁通云图
云图特征：全域黄绿色，无任何红色饱和区，磁通密度稳定在安全区间。
核心结论：500 匝 + 15Ω 并联电阻联合策略，一次电流≤3000A 全程无饱和，完美适配宽范围电流波动。
四、数值模拟核心结论
小电流适配：纳米晶开隙磁芯 + 100 匝 + 100Ω 负载，5A 电流可稳定输出 78mW 功率，消除小电流供电死区；
大电流抗饱和：单一匝数 / 并联电阻策略仅能缓解饱和，500 匝 + 15Ω 并联电阻联合策略，实现 3000A 大电流全程无饱和；
参数匹配规律：匝数决定磁场强度，负载决定磁通密度，联合优化可让 CT 在5A~3000A区间稳定工作，兼顾小电流取能与大电流抗饱和。
五、工程应用价值
本次数值模拟验证的磁芯参数优化 + 多匝数并联电阻饱和抑制方案，具备三大工程优势：
✅ 低成本：采用常规纳米晶磁芯，无需复杂电路，设计简单；
✅ 易安装：开隙磁芯适配现场安装，维护便捷；
✅ 宽适配：覆盖 5A~3000A 电流范围，适配绝大多数高压输电线路工况。
该方案为高压输电线路在线监测设备的稳定供电提供了关键技术支撑，助力智能电网监测系统的规模化应用。
