背景技术：
在电力企业行业发展普遍存在使用的电流互感器取电就可以看成一个从电流源取电的一个具有典型应用。有两个与在外部端子接触的接触器线圈的整流器电路，所述整流器电路与电压控制电路，在与所述调节器接触的继电器控制电路中，通过一个继电器与外部控制信号产生放大器控制串联连接电路接触，连接到所述调节器控制电路的继电器的常闭触点，所述电压控制电路输出所述外部输出接触，这样的结构是结构简单，成本较低，但效率低，分隔部件消耗的大部分能量。
此外，典型地使用齐纳二极管，以产生或利用一个相对稳定的电压的常规电路的正向电压，这种损失是很严重的，当编程电流比较大。
技术特征：

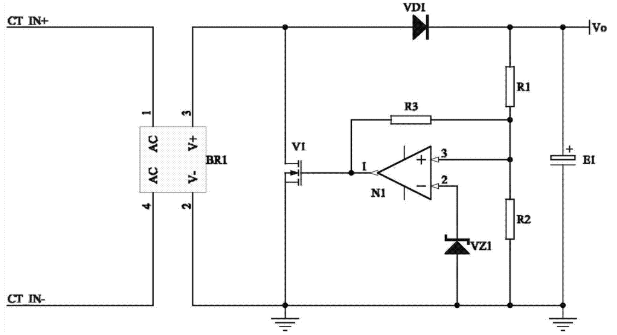

1.CT取电电路，包括滞回比较器、二极管VD1与电池E1，其中的特征是：所述滞回比较器与MOS管V1的栅极电性连接，所述MOS管V1的源极与CT的一个引脚电性连接，且所述MOS管V1的漏极与CT的另一个引脚电性连接，所述二极管VD1与CT的一个引脚电性连接，所述滞回比较器与电池E1连接，所述二极管VD1与滞回比较器连接；所述滞回比较器包括第一电阻R1、第二电阻R2、第三电阻R3、比较器N1和稳压二极管VZ1，所述第一电阻R1、第二电阻R2和第三电阻R3之间相互并联，所述比较器N1的一个引脚与MOS管V1的栅极电性连接，且所述比较器N1的另外两个引脚与分别与稳压二极管VZ1和第二电阻R2所在的导线电性连接，所述第三部分电阻R3连接在MOS管V1和比较器N1之间的导线上。
技术总结：
本CT取电电路，主要包括滞回比较器与二极管VD1和电池E1，所述滞回比较器与MOS管V1的栅极电性连接，所述MOS管V1的源极与CT的一个引脚电性连接，且所述MOS管V1的漏极与CT的另一个引脚电性连接，所述二极管VD1与CT的一个引脚电性连接，所述滞回比较器与电池E1连接，所述二极管VD1与滞回比较器连接。利用电流互感器的短路特性，通过磁滞比较器控制开关管的通断，大大提高了电路效率，大大降低了器件的发热。
在电力企业行业发展普遍存在使用的电流互感器取电就可以看成一个从电流源取电的一个具有典型应用。有两个与在外部端子接触的接触器线圈的整流器电路，所述整流器电路与电压控制电路，在与所述调节器接触的继电器控制电路中，通过一个继电器与外部控制信号产生放大器控制串联连接电路接触，连接到所述调节器控制电路的继电器的常闭触点，所述电压控制电路输出所述外部输出接触，这样的结构是结构简单，成本较低，但效率低，分隔部件消耗的大部分能量。
此外，典型地使用齐纳二极管，以产生或利用一个相对稳定的电压的常规电路的正向电压，这种损失是很严重的，当编程电流比较大。
技术特征：
1.CT取电电路，包括滞回比较器、二极管VD1与电池E1，其中的特征是：所述滞回比较器与MOS管V1的栅极电性连接，所述MOS管V1的源极与CT的一个引脚电性连接，且所述MOS管V1的漏极与CT的另一个引脚电性连接，所述二极管VD1与CT的一个引脚电性连接，所述滞回比较器与电池E1连接，所述二极管VD1与滞回比较器连接；所述滞回比较器包括第一电阻R1、第二电阻R2、第三电阻R3、比较器N1和稳压二极管VZ1，所述第一电阻R1、第二电阻R2和第三电阻R3之间相互并联，所述比较器N1的一个引脚与MOS管V1的栅极电性连接，且所述比较器N1的另外两个引脚与分别与稳压二极管VZ1和第二电阻R2所在的导线电性连接，所述第三部分电阻R3连接在MOS管V1和比较器N1之间的导线上。
技术总结：
本CT取电电路，主要包括滞回比较器与二极管VD1和电池E1，所述滞回比较器与MOS管V1的栅极电性连接，所述MOS管V1的源极与CT的一个引脚电性连接，且所述MOS管V1的漏极与CT的另一个引脚电性连接，所述二极管VD1与CT的一个引脚电性连接，所述滞回比较器与电池E1连接，所述二极管VD1与滞回比较器连接。利用电流互感器的短路特性，通过磁滞比较器控制开关管的通断，大大提高了电路效率，大大降低了器件的发热。
