一、基础概念：什么是 “启动电流”？
在进入 CT 取电的特定场景前，我们需要明确一个电气工程领域的通用基础概念 — 启动电流。这是理解所有后续内容的前提：如果对常规设备的启动电流逻辑没有认知，就无法共情 CT 取电技术在 “启动” 这件事上的特殊技术困境。
1.1 通用定义
启动电流是指电气设备在接通电源的瞬间或从停机 / 待机状态转入正常工作状态的初始阶段，所产生的额定工作电流的瞬态电流。这一参数并非某类设备的专属指标，而是几乎所有电气设备都会呈现的通用电气特性。此时绕组的阻抗仅为线圈的直流电阻，远小于正常运行时的交流感抗，因此会产生瞬时大电流；而对于变压器这类电磁感应设备，通电瞬间的铁芯磁化过程，同样会产生远超额定值的瞬态磁化电流与设备稳定运行时的持续额定电流不同。
二、核心概念：CT 取电的启动电流
CT 取电技术，是高压 / 超高压电力设备在线监测系统、配网自动化终端等场景中，应用最广泛的自取能供电技术。而启动电流，是这项技术中最能反映产品设计水平的核心参数 —— 它直接决定了取电装置的应用边界，也定义了后端监测设备的供电保障能力。
2.1 CT 取电技术的基本逻辑
CT 取电，全称电流互感器取电，其技术逻辑的核心是 “电磁感应”—— 这一原理与常规电力变压器完全一致，但在设计目标、工作场景、负载特性上存在细微差异：它并非为了 “传输大容量电能” 而设计，而是为了 “从高压线路的电流中，提取出可供低功耗电子设备长期稳定运行的微量电能”。
一个完整的 CT 取电系统在结构上非常简洁，仅由两个核心单元组成，但其技术设计细节直接决定了整个装置的性能上限：
- 取电 CT（能量采集单元） ：这是整个装置实现能量转换的前置核心部件。在工程实际应用中，它通常采用开合式结构 —— 由两瓣高磁导率磁芯组合成完整的闭合磁路，套设在高压母线或电力电缆上，完全不改变一次侧线路的原有结构。当线路（即 CT 的一次侧）流过交流电流时，会在取电 CT 的磁芯中产生交变磁通，缠绕在磁芯上的二次绕组会切割该交变磁通，进而感应出具有一定能量的交流电动势，实现从一次侧电流到二次侧电能的能量转换；
- 取电电源转换模块（电能处理单元） ：这是决定输出电能质量的核心处理单元。它的作用，是将取电 CT 二次侧输出的、电压和电流都随一次侧线路电流波动的不稳定交流电，转化为能被后端监测、通信设备直接使用的、纹波系数符合要求的稳定直流电。整流单元、滤波单元、稳压单元、储能单元、保护单元这五大核心电路组成，其中任何一个单元的性能匹配度，都会直接影响整个取电装置的启动性能与运行稳定性
。
其完整工作流程可以简单概括为：一次侧线路流过交流电流→取电 CT 的磁芯产生交变磁通→二次绕组感应出交流电动势→电源转换模块将不规则的交流电处理为稳定的直流电→后端监测、通信等负载设备获取电能正常工作。
2.2 定义：CT 取电的启动电流
CT 取电的启动电流，在部分行业技术和企业产品资料中也被称为 “唤醒电流”，但从行业标准的技术定义维度看，二者的技术内涵完全等价，是同一核心参数的两种不同技术表述而已。
2.3 行业标准与典型数值
目前市场上的 CT 取电装置启动电流参数，基本覆盖了从 5A 到 25A 的区间，不同产品的启动电流差异，主要源于磁芯材料、绕组设计和电路优化方案的不同，也分别对应不同的应用场景需求。为了更直观地展示这一区间的覆盖范围，我们整理了公开渠道中多个典型产品的实测参数，如下表所示：
|
启动电流阈值（A） |
装置额定最大电流（A） |
应用场景 |
技术来源 |
|
≤16 |
不确定 |
110kV、220kV 高压电缆在线监测 |
公开行业技术文档 |
|
15~25 |
不确定 |
环网柜、中置柜内的电气接点在线监测 |
企业公开产品资料 |
|
≥5 |
不确定 |
0.4kV~35kV 开关柜内的电气接点在线监测 |
企业公开产品资料 |
|
≤5 |
不确定 |
对启动电流阈值要求苛刻的轻载工况线路 |
公开行业技术文档 |
2.4 启动电流的技术意义
为什么启动电流的数值如此关键？从技术本质上看，降低启动电流的阈值，是拓宽 CT 取电装置有效工作区间的核心前提 —— 这也是行业内各主流生产企业在产品设计中，将 “降低启动电流阈值” 作为核心技术突破方向的根本原因。
这一参数对 CT 取电装置的实际应用价值，有着决定性的影响，具体技术逻辑可以从两个维度展开：
- 避免供电死区，保障数据连续性：所有 CT 取电装置都存在理论上的启动电流阈值下限。如果该阈值的数值过高，在用电低谷期或轻载工况下，当线路的实际负荷电流低于启动电流阈值时，取电装置将无法进入正常工作状态，后端的监测、通信设备会直接失去供电支撑，出现供电死区，导致监测系统无法实时获取被监测设备的运行数据。反之，较低的启动电流阈值，能有效避免装置在线路正常运行区间内出现无法启动的情况。比如，启动电流阈值为 5A 的装置，只要线路电流超过 5A 就能正常取电，几乎可以覆盖所有线路的正常运行工况；而启动电流阈值为 20A 的装置，在部分负荷电流经常低于 20A 的轻载线路上，会频繁出现供电中断，严重影响监测数据的连续性；
- 降低设计和运行成本，拓宽适配场景：启动电流的阈值，并非孤立的技术参数，它和取电 CT 的磁芯材料性能、绕组设计参数、后端电路的功耗匹配度是强相关关系。在实际工程应用中，若启动电流的阈值无法满足现场线路的实际运行工况要求，就必须额外加装辅助电源设备，比如超级电容储能模块或蓄电池组，才能在线路电流较低时维持后端设备的正常运行 —— 这不仅会增加整个监测系统的设备成本、安装成本，还会提高后期的运行维护量和故障概率。而较低的启动电流阈值，可以大幅拓宽装置的适配场景范围：对于新建线路，它可以降低对线路最小负荷电流的设计限制要求；对于改造项目，它可以更灵活地适配不同的线路运行条件，显著减少额外辅助电源设备的加装需求。
值得注意的是，行业技术发展的趋势，是不断降低启动电流的阈值，但这一技术优化方向也存在必须平衡的技术限制：盲目降低启动电流阈值，会对装置的抗饱和能力和抗电磁干扰能力提出更高要求 —— 如果设计匹配度不足，在线路出现短路故障等大电流冲击工况下，取电 CT 的磁芯会更容易进入饱和状态，导致二次侧输出电压畸变，甚至直接损坏后端的电源转换模块；同时，启动电流阈值过低的装置，在一次侧电流变化时，二次侧输出电压的波动幅度会更大，对后端稳压电路的性能要求也会显著提升。这也意味着，启动电流的阈值并非越低越好，而是需要在 “低电流启动能力”“大电流抗饱和能力”“输出功率稳定性” 三者间找到精准的平衡，这也是各 CT 取电装置生产企业的核心技术竞争力所在。
主要由取电 CT 的两个核心设计参数决定：

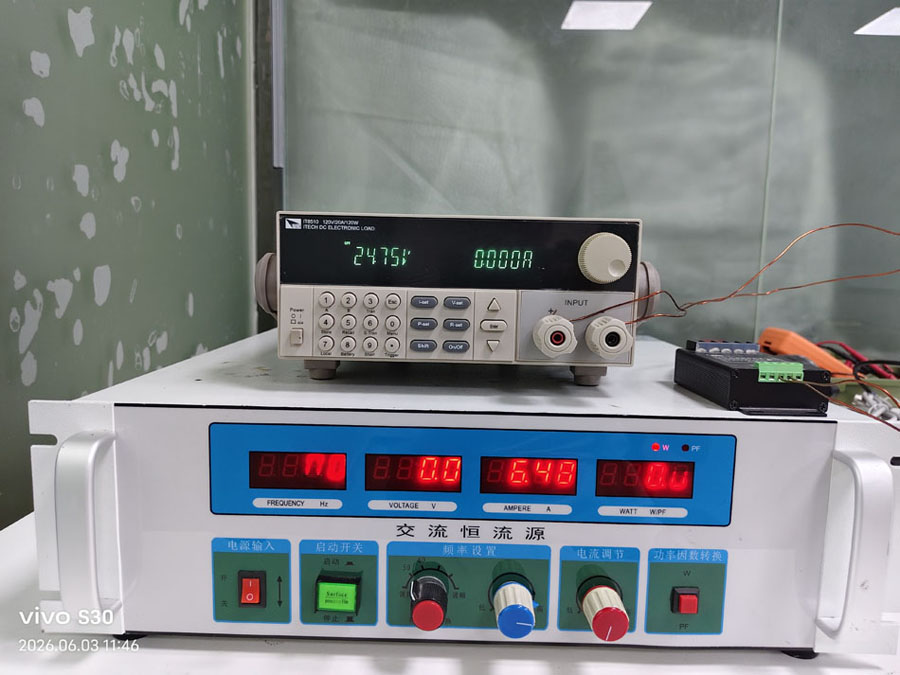

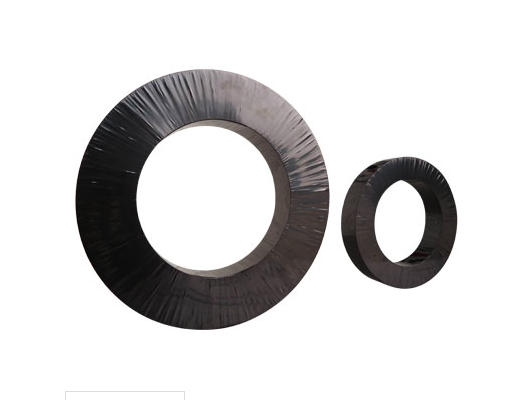

磁芯材料的性能：为了在一次侧电流较小的工况下，也能让磁芯内建立足够强的磁场，取电 CT 的磁芯必须采用高磁导率、低矫顽力、低损耗的合金材料。这是行业内的共识性技术逻辑，因为高磁导率材料可以在相同的一次侧电流下，在磁芯内部建立起更强的磁场；而低矫顽力、低损耗的特性，可以减少磁芯在交变磁场下的能量损耗，将更多的能量传递到二次侧。从公开的行业技术资料来看，目前主流的取电 CT 磁芯材料包括纳米晶合金、坡莫合金、硅钢这三类，其性能差异对比如下：
- 纳米晶合金（FeCuNbSiB）：综合性能最优，初始磁导率 μi≥10⁵，饱和磁感 Bs≈1.2-1.3T，在很大的电流范围内都能保持较高的能量采集效率，是目前中高压等级、宽电流适配场景下应用的主流磁芯材料；
- 坡莫合金：初始磁导率更高，饱和磁感也能达到较高水平，在低电流工况下的能量采集效率表现更优，但材料的成本价格、加工精度要求都显著高于纳米晶合金，因此仅在部分对启动电流阈值有苛刻要求的特殊场景中应用；
- 硅钢：初始磁导率相对中等，高频损耗较中，仅在部分对启动电流要求不高、电流变化范围较中的低压等级场景中使用居多；
- 绕组的设计参数：在磁芯材料确定的前提下，二次侧绕组的匝数，是决定空载感应电动势幅度的最核心可调整参数。从上述的感应电动势计算公式可以看出：在其他条件不变的前提下，二次侧绕组的匝数越多，感应电动势的幅度就越高，越容易在一次侧电流较低的工况下启动装置。但在实际工程场景中，绕组匝数并非越多越好：匝数过多，会导致二次侧绕组的直流电阻过大，反而会增加线损；同时，漆包线的线径选择也需要综合考虑，若线径过小，会导致绕组的内阻增大，损耗上升，反而降低能量采集效率。此外，取电 CT 的铁芯结构也会影响绕组的设计参数 —— 目前主流的开合式铁芯结构，安装时需要保证两个半环的结合面完全无缝隙，否则会显著降低磁路的导磁性能，影响二次侧的输出电压，最终降低启动性能。
这一阶段的技术目标，是将一次侧的电流能量，高效转化为足够幅度的二次侧交流电压，为后续的电能处理环节提供足够的能量支撑。这也是启动过程中最核心的技术瓶颈 ——若这一环节的能量采集效率不足，后续电路再优化，也无法驱动装置启动。
2.5 启动过程的关键技术瓶颈
CT 取电装置的整个启动过程，本质是一个 “能量逐级传递” 的过程 从一次侧的电流能量，到磁芯中的磁场能量，再到二次侧的电能能量，最后经过处理、存储后传递给负载。在这一能量传递过程中，任何一个环节的效率不足，都会导致整个装置无法成功启动。这也意味着，要实现装置的低电流启动性能，必须在技术设计维度上，解决以下三个非常棘手的技术瓶颈：
- 弱能量提取难：当一次侧电流处于启动电流阈值附近时，取电 CT 的二次侧输出的电压幅度非常低，通常只有零点几伏到几伏的水平，输出功率也只有毫瓦级甚至微瓦级，能量水平极为微弱。如何在不增加辅助电源的前提下，从这一微弱的信号中提取出足够的能量，是整个启动过程需要突破的第一个技术瓶颈；
- 电压提升与处理难：二次侧输出的微弱交流电压，幅度远低于后端电路的正常工作电压，必须通过特殊的电路设计进行提升和处理，才能达到后续电路的启动电压水平要求。但在提升电压幅度的同时，还必须保证足够的能量传输效率，不能在处理过程中消耗过多的能量。这是启动过程中的第二个技术瓶颈；
- 电路自身功耗控制难：在启动过程中，电源转换模块内的整流、滤波、稳压等电路单元，都需要消耗一定的电能作为工作前提。如果电路的自身功耗水平过高，就会消耗掉电磁感应环节采集的本来就很有限的能量，导致无法为储能元件充入足够的能量，最终无法完成启动过程。如何在保证电路性能的前提下，将自身的功耗水平控制到极低的水平，是启动过程中的第三个技术瓶颈。
行业内的主流技术突破路径，也正是针对这三个技术瓶颈展开的，通过 “磁路优化 + 电路协同补偿” 的组合式技术方案，来突破低电流启动的技术门槛。
具体而言：
- 磁路优化：采用高磁导率、低损耗的磁芯材料，配合精准优化后的绕组设计参数，提升电磁感应环节的能量传递效率，在一次侧电流较小的工况下，也能在二次侧输出足够的感应能量；
- 电路协同补偿：采用倍压整流电路、低功耗稳压控制电路、超级电容储能管理单元等核心技术组合，来提升弱信号下的电压建立速度，降低电路自身的功耗水平。其中，稳压控制电路的优化设计是关键 —— 通过采用电压源型整流电路，实时动态调节取电 CT 的二次侧等效阻抗，实现励磁补偿，保证在一次侧电流较小的工况下，后续电路依然能获得足够的能量支撑。
通过上述技术方案的组合应用，行业内的主流企业产品，已经可以将启动电流的阈值降低到一次侧 5A 及以下的水平，部分特殊定制的产品甚至能达到更低的水平，足以满足大部分现场轻载工况下的启动性能需求。
2.6 原理图总结
为了将上述的启动过程逻辑，转化为工程技术人员能快速理解的可视化内容，我们需要用一幅完整的原理示意图，来直观展示 CT 取电装置的启动过程逻辑。结合行业公开的技术资料，其原理图的结构及对应工作逻辑可以总结为下图：
[一次侧电力线路/母线] 交变电流产生交变磁场 [取电CT（电流互感器）]高磁导率磁芯聚集磁场，二次侧绕组感应出交流电动势| （感应电动势幅度由一次侧电流、磁芯性能、绕组匝数共同决定）
[电源转换模块]
[整流单元] → 将不稳定交流电转换为脉动直流电
[滤波单元] → 平滑脉动直流电，降低交流纹波
[储能单元] → 储存电能，当能量足够时为后级电路提供启动支撑
[稳压单元] → （待储能电压足够后）精准调整为稳定的标准直流电压
[后端负载设备：监测传感器、通信模块等]
为了更清晰地展示二者的逻辑关系，我们可以将二者的核心技术维度进行全面对比，如下表所示：
|
维度 |
常规启动电流 (Conventional Starting Current) |
CT 取电启动电流 (CT Energy Harvesting Starting Current) |
|
技术定义 |
设备接通电源瞬间，自身从电源侧汲取的瞬时高电流 |
能让取电装置正常启动的一次侧电力线路的最小电流阈值 |
|
物理本质 |
设备内部储能元件的能量建立过程，以及负载的瞬时阻力矩需求 |
电磁感应与后端电路的能量处理、存储需求共同决定的技术门槛 |
|
设计关注重点 |
限制该电流的冲击幅值，降低对供电系统和设备本身的影响 |
降低该电流的阈值下限，拓宽装置的适配场景范围，避免出现供电死区 |
|
数值决定因素 |
设备的工作原理、内部负载结构、回路阻抗特性 |
取电 CT 的磁芯材料性能、绕组设计参数、电源转换电路的功耗匹配度 |
|
行业标准要求 |
通常限制为额定电流的一定倍数（如电机类产品通常为 4~7 倍） |
通常要求不大于 0.05 倍一次侧额定电流（当一次侧额定电流大于 400A 时）或 20A |
|
对系统的影响 |
可能对供电系统产生电流冲击，导致电压降落，影响其他敏感用电设备稳定运行 |
数值过高会导致轻载工况下无法启动，形成监测死区；数值过低会增加大电流工况下的设计难度，影响运行可靠性 |
三、总结
通过本文的分析，我们可以将 CT 取电启动电流的相关逻辑，总结为一个 “一对二、二归一” 的技术关系：“一” 指的是 CT 取电技术的核心应用场景，即从高压线路的电流中获取能量；“二” 指的是这一技术场景下，两个完全不同的技术维度的启动电流参数 —— 常规电气设备的启动电流，和 CT 取电装置的专属启动电流；另一个 “二” 指的是，这两个参数的技术优化方向，存在着天然的技术矛盾；而最后的 “一” 则意味着，工程应用的核心目标，是在这两个参数之间找到一个精准的平衡点，以保证整个系统的长期稳定运行。
3.1 核心概念辨析
为了让读者更清晰地掌握本文的核心知识点，我们将前文的关键技术点，总结为以下三个核心的技术辨析结论：
- 两种启动电流的技术定义与本质完全不同：常规电气设备的启动电流，是设备接通电源的初始阶段，自身从电源侧汲取的瞬时高电流，其数值大小，主要由设备自身的负载特性决定；而 CT 取电装置的启动电流，是指能让取电装置正常启动工作的一次侧电力线路的最小电流阈值，其数值大小，本质是由电磁感应原理与后端电能处理电路的协同工作特性共同决定的 —— 二者在技术内涵、物理本质、影响因素上，存在着根本差异；
- CT 取电装置的启动过程，是一个多环节协同的连续电能的处理与传递过程：这一过程可以拆解为三个明确的技术阶段：能量采集与电磁感应转换阶段、电能处理与储能元件充电阶段、稳压输出与负载激活阶段。其中，储能元件的充电与能量协同释放，是保证装置能成功启动的核心关键节点；
- CT 取电装置的启动电流参数，是需要与现场工况匹配的关键选型依据：它并非是一个孤立的 “性能越优数值越低” 的参数，在工程实际应用中，其数值必须根据线路的实际负荷运行工况、后端负载设备的功耗特性等现场实际参数来进行合理选型。单纯追求过低的启动电流阈值，反而会提升装置在大电流工况下的磁芯饱和风险，降低运行稳定性。
3.2 核心原理回顾
CT 取电技术的核心原理，是电磁感应现象 —— 这一基础逻辑，与常规电力变压器完全一致：通过取电 CT 的磁芯，聚集一次侧线路电流产生的交变磁场，再通过缠绕在磁芯上的二次侧绕组，切割交变磁场产生的磁通，将一次侧的电流能量，转换为二次侧的低电压能量；随后，通过电源转换模块的整流、滤波、稳压等一系列电能处理环节，将不稳定的交流电，转换为可供后端负载设备直接使用的稳定直流电。
但这一技术的实际工况条件，比常规电力变压器要苛刻得多 —— 它必须在一次侧电流变化范围非常大的工况下，实现可靠取电，这一性能要求，是常规电力变压器完全不需要考虑的。这也决定了，CT 取电技术的设计逻辑，比常规电力变压器要复杂得多：它的核心技术目标，不是 “传输大容量电能”，而是 “在一次侧电流的大范围变化工况下，稳定地获取足够的微量电能”—— 这也是 CT 取电技术的核心设计难点。
而启动电流的阈值，正是实现这一核心目标的第一道关键技术门槛：只有当一次侧的线路电流，达到这一阈值后，取电 CT 的二次侧，才能感应出足够的能量，不仅覆盖后端电路的启动损耗，还能输出足够功率，驱动负载正常工作；若线路电流低于这一阈值，即使取电 CT 能感应出一定的电压能量，也无法驱动后端电路进入正常工作状态，最终无法为后端负载供电。
3.3 结语
理解 CT 取电装置的启动电流参数，不仅要知道它的技术定义范围，更要理解它在电磁感应和电源能处理这两个技术层面的底层逻辑和限制条件。
从技术发展的趋势来看，随着磁芯材料性能的持续提升和电路设计技术的持续优化，CT 取电装置的启动电流阈值，还能进一步的研究优化。但可以肯定的是，无论技术如何发展，启动电流的参数选型，永远需要与现场实际工况条件进行匹配，需要在 “低电流启动能力”“宽范围适应性能”“抗饱和性能” 之间，找到精准的技术平衡点 —— 这是保证 CT 取电系统在现场长期稳定运行的核心技术前提，也是需要重点权衡的技术关键点。
