10-15A电流也能稳定供电？这项技术让电流互感器取能能力提升7倍
在输电线路上，有这样一类设备，它们24小时不停工作，默默监测着导线温度、覆冰情况、舞动状态和设备健康状况。
这些设备看似不起眼，却是智能电网的重要“神经末梢”。
然而，一个长期困扰行业的问题始终存在——电从哪里来？
对于安装在高空输电线路上的在线监测设备来说，拉电缆供电不现实，频繁更换电池成本高且维护困难。因此，如何实现长期、稳定、自主供电，一直是输电线路在线监测领域的关键技术难题。

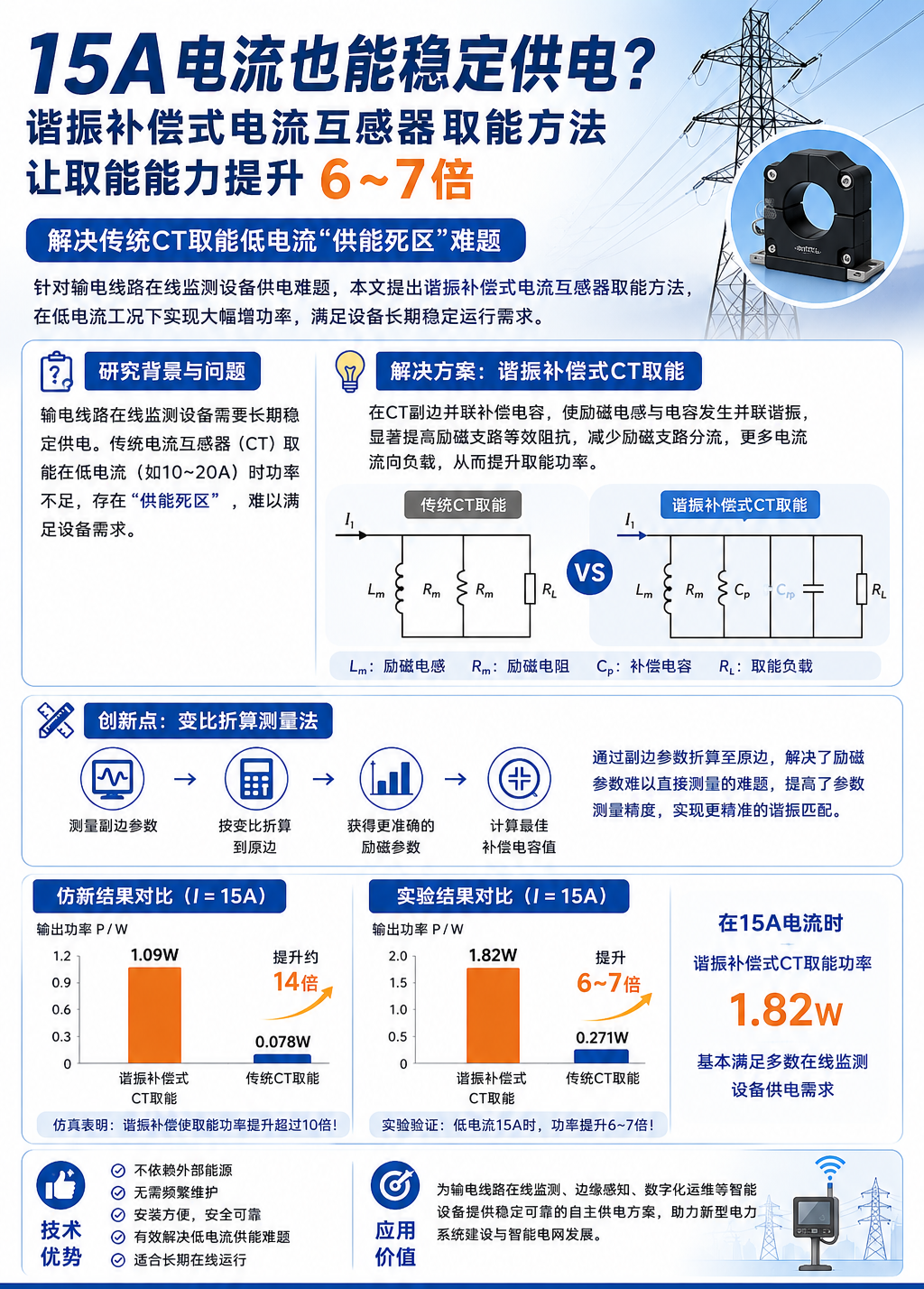

最近，一项关于谐振补偿式电流互感器（CT）取能技术的研究给出了新的解决方案。在低电流工况下，其取能功率相比传统方案提升了6～7倍，为在线监测设备供电带来了新的可能。
传统CT取能，为什么会遇到“供能死区”？
目前，输电线路在线监测设备常见的供电方式包括太阳能供电、激光供能、架空地线取能以及电流互感器（CT）取能等。其中，CT取能由于具有安全性高、不直接连接高压线路、成本较低、安装维护方便等优势，因此被认为是最具工程应用价值的方案之一。
但问题在于，输电线路运行电流变化范围极大，从十几安培到数千安培都有可能出现。当线路电流较小时，传统CT取能装置会出现明显的功率不足现象。
简单来说，就是：线路里明明有电流，但设备却“吃不到足够的电”。
这就是业内常说的“供能死区”。
对于需要全天候在线运行的监测设备而言，这种情况显然无法接受。
一个看似简单的思路：给CT加一个电容研究人员发现，问题的根源在于CT内部的励磁支路。
在低电流条件下，大量电流被消耗在励磁支路中，真正流向负载的能量非常有限。
那么有没有办法让更多电流流向负载？
答案是：
让励磁电感与补偿电容发生并联谐振。
在CT副边并联一个合适的补偿电容后，补偿电容与励磁电感形成谐振回路。
此时励磁支路的等效阻抗会大幅提高。
结果就是：
励磁支路分流减少；
更多电流流向负载；
取能功率显著提升。
如果把电流看成一条河流，那么谐振补偿相当于堵住了原本大量“漏水”的支流，让更多水流进入真正需要供电的设备。
难点不在加电容，而在怎么选电容
理论听起来简单，但实际工程并不容易。
因为决定谐振效果的关键参数——励磁电感和励磁电阻——往往很难准确测量。
传统变压器可以通过空载实验获得参数，但电流互感器的结构与普通变压器不同，其励磁参数量级非常小，直接测量误差较大。
针对这一问题，研究团队提出了一种新的方法：
变比折算测量法
具体来说，就是：
1. 先测量副边参数；
2. 再按照变比折算到原边；
3. 得到更加接近真实工况的励磁参数；
4. 最终计算出最佳补偿电容值。
这一步看似只是参数计算优化，但实际上决定了整个谐振补偿方案是否能够真正发挥作用。
仿真结果：功率提升超过10倍
研究团队首先建立了仿真模型。
在输电线路电流仅为15A时：
谐振补偿方案输出功率约1.09W；
理论计算值约1.13W；
二者高度吻合。
而采用传统CT取能方式时：
输出功率仅为0.078W。
换句话说，
仅通过谐振补偿，就让取能能力提升到了原来的14倍左右。
这一结果已经充分证明了技术路线的可行性。
实验验证：低电流下实现1.82W输出
实验室结果往往比仿真更有说服力。
研究人员搭建了实际取能平台，并进行了大量测试。
结果显示：
在输电线路电流为15A时：
传统CT取能功率：0.271W
谐振补偿CT取能功率：1.82W
提升幅度达到：
6～7倍
这个数字意味着什么？
很多输电线路在线监测终端的工作功率就在1W左右。
过去低电流条件下难以供电的设备，现在已经能够实现稳定运行。
从“勉强工作”到“稳定供电”，看似只是几瓦功率的差异，背后却意味着监测设备可靠性的巨大提升。
为什么这项技术值得关注？
近年来，新型电力系统建设持续推进。
输电线路状态监测、边缘感知、数字化运维等应用越来越广泛。
而所有智能化设备都有一个共同前提：
必须有稳定可靠的能源供应。
相比增加电池容量、建设复杂供电系统等方式，谐振补偿CT取能方案具有明显优势：
✔ 不依赖外部能源
✔ 无需频繁维护
✔ 安装方便
✔ 安全可靠
✔ 适合长期在线运行
更重要的是，它解决了传统CT取能长期存在的低电流供能难题。
对于未来大规模部署的输电线路在线监测设备而言，这无疑具有重要的工程应用价值。
写在最后
很多时候，技术创新并不一定来自颠覆性的发明。
有时，一个看似简单的电容、一种更精准的参数测量方法，就可能解决行业多年来难以突破的问题。
从0.271W到1.82W，从“供能死区”到“稳定供电”，这项谐振补偿式CT取能技术让我们看到：输电线路上的每一安培电流，都还有更大的利用空间。
